Кроссовер для звука Ashly XR-1001

Ashly XR-1001 представляет собой аналоговый стерео кроссовер на базе схемы активного фильтра с переменными состояниями, гарантирующего, что выходы соседних частотных полос всегда будут в фазе. Кроссовер Ashly XR-1001 обладает некоторыми уникальными и полезными особенностями, включая плавные регуляторы, контроллер отклика (Response Control), уникальный выходной каскад, поддерживающий низкий уровень шума при любых значениях уровней, диапазон настройки 200:1, мьютирующие выходы выключатели, а также коннекторы типа XLR и TRS.

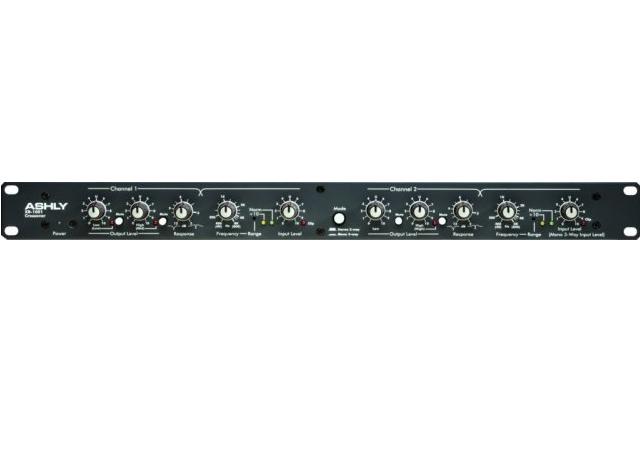

Каждый канал устройства оснащен регулятором входного уровня Input Level, который может поднять входной уровень до +8 дБ или ослабить его до нуля. “U” на 12,00 означает юнити гейн входной секции. Регулятор частоты Crossover Frequency позволяет выбрать подходящую точку разделения частот и имеет точную калибровку. Для расширения диапазона этого регулятора устройство снабжено утопленным переключателем Range с индикаторами 10 и Norm. В положении 10 значения всех регуляторов частоты становится в 10 раз меньше, позволяя получить диапазон регулировки 200:1.

Регулятор отклика Response изменяет затухание фильтра, влияя на форму его отклика в точке разделения. Задача этой регулировки состоит в компенсации присущих динамикам неточностей и достижения ровного отклика системы.

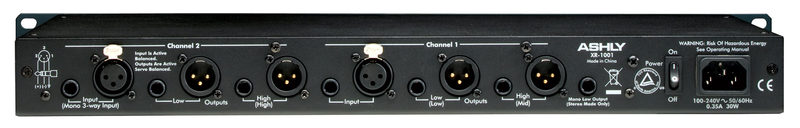

Выходной каскад каждого канала имеет две ручки регулировки уровня (для ВЧ и НЧ) с выключателями Mute и красными светодиодными индикаторами клиппинга. Помимо входов и выходов каналов с разъемами XLR и TRS устройство снабжено дополнительным TRS ¼” суммирующим оба канала низкочастотным выходом, помеченным как Mono Low Output. Этот выход применяется для подключения моно сабвуфера стерео системы и позволяет уменьшить количество используемых усилителей.

Особенности Ashly XR-1001:

• 2-канальный стерео режим.
• 3-канальный моно режим.
• Крутизна характеристики 20 дБ на октаву.
• Регулятор Response отклика активного фильтра с переменными состояниями.
• Суммирующий низкочастотный моно выход TRS ¼”.
• Переключатель диапазона частот для каждого канала.
• Фильтр НЧ третьего порядка 20 Гц.
• Индикаторы пиковой перегрузки.
• Индивидуальные регуляторы уровня и кнопки отключения для каждого выхода.
• Активно балансные входы.
• Серво-балансные выходы.
• XLR и TRS ¼” коннекторы.
• Универсальное питание 100 – 240 В AC.
