Эквалайзер Ashly MQX-2310

Ashly MQX-2310 представляет собой аналоговый графический двухканальный 31-полосный 1/3 октавный эквалайзер, каждый фильтр которого демонстрирует отклик с постоянной добротностью (True Constant “Q”). Это интуитивно понятное и легкое в использовании устройство предназначено для общего тонального оформления сигнала и обеспечивает наглядное визуальное соответствие позиций слайдеров создаваемой частотной характеристике.

Кроме фейдерных настроек подъема/подавления частот в эквалайзере применяется дополнительный отключаемый НЧ (Hi-Pass) фильтр с фиксированной частотой среза 40 Гц, предназначенный для отсечения очень низких частот, возникающих от ветра или призвуков пола. Крутизна характеристики этого фильтра составляет 18 дБ на октаву. Переключатель диапазона фейдеров позволяет выбрать значения 6 дБ или 15 дБ. Диапазон 15 дБ применяется, когда нужна сильная эквализация. Выбор диапазона 6 дБ позволяет получить шкалу фейдера с большим разрешением и производить более точную настройку.

Выключатель EQ bypass позволяет быстро сравнить обработанный сигнал с исходным. Этот выключатель не влияет на действие НЧ фильтра. Для настройки общего гейна каждый канал снабжен отдельным фейдером Gain. Наличие превышающего -20 дБu сигнала на входе эквалайзера отображается с помощью зеленого светодиодного индикатора, причем настройки EQ и гейна не влияют на этот индикатор. Также на каждом канале имеется красный Clip индикатор, срабатывающий, когда сигнал в любом месте тракта устройства превышает +19 дБu. Клиппинг может быть обнаружен во входном каскаде, в каскаде усиления и на выходе эквалайзера.

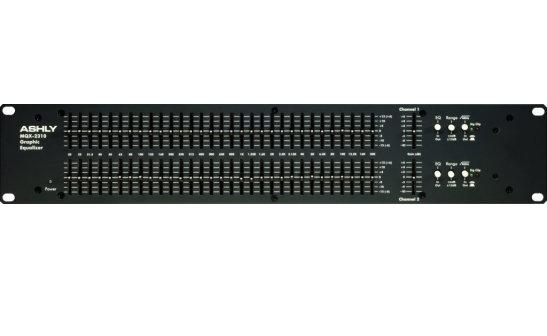

Фейдеры эквалайзера имеют полный ход 25 мм и используют почти всю высоту передней панели для получения хорошего разрешения. Фейдеры оснащены металлическими ползунками с точкой фиксации в среднем положении, используемом как выключатель данного фильтра, что дает возможность добиться абсолютно плоского отклика и отсутствия шума, когда полоса не используется.

В эквалайзере применяются имеющие высококачественные компоненты фильтры Wein-Bridge, а специально разработанные суммирующие усилители обеспечивают исключительно точный отклик эквалайзера, низкий уровень шума и практически полное отсутствие искажений.

Особенности Ashly MQX-2310:

• 2 канала.
• 31 полоса эквализации на канал.
• Отключаемый НЧ (Hi-Pass) фильтр 18 дБ на октаву с фиксированной частотой 40 Гц.
• Высококачественные компоненты с маленькими допустимыми отклонениями параметров для достижения точности фильтров ≤3%.
• Точные Wein-Bridge фильтры.
• Дизайн Constant “Q” (с постоянной добротностью).
• 25 мм фейдеры с металлическими ползунками и фиксацией в среднем положении.
• Переключаемый диапазон подъема/среза  ±6 дБ или ±15 дБ.
• Зеленый LED индикатор наличия сигнала.
• Красный LED индикатор клиппинга.
• Балансные входы.
• Серво-балансные выходы.

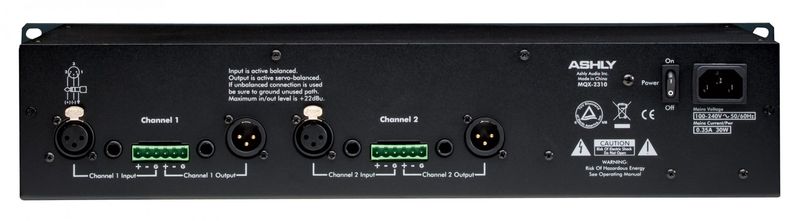

• XLR, TRS и Euroblock коннекторы.
• Универсальное питание 100–240 В AC.
• Нередко встречается в райдерах.
