Эквалайзер Tube-Tech EM 1A

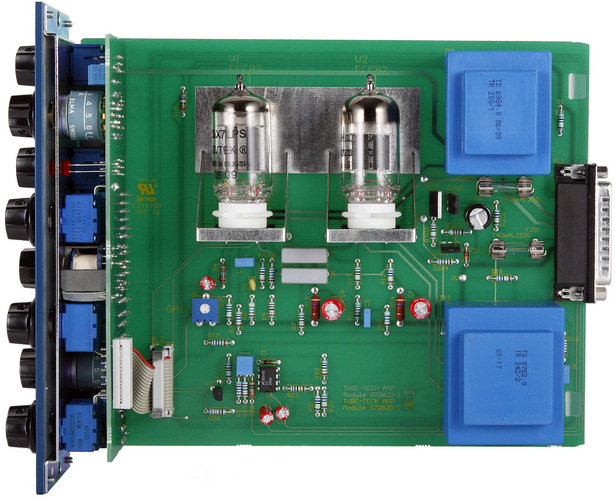

Пассивный ламповый модуль эквалайзера для фрейма RM 8 EM 1A производства компании Tube-Tech является точной копией классической модели PE1C, которая была создана на основе Pultec EQP1A. Схема устройства уменьшена до размера модуля, при этом технические характеристики остались прежними. Все компоненты, включая трансформаторы, идентичны применяемым в модели PE1C.

Пассивный эквалайзер EM1A включает усиление низких частот и секцию аттенюации (сглаживания) и высоких частот (усиление контуров). Секция высоких частот имеет варьируемый диапазон частот и аттенюацию (сглаживание). Секция фильтра имеет пассивный тип, за ней следует лампа, которая базируется на двухтактном усилителе, восстанавливающем гейн.

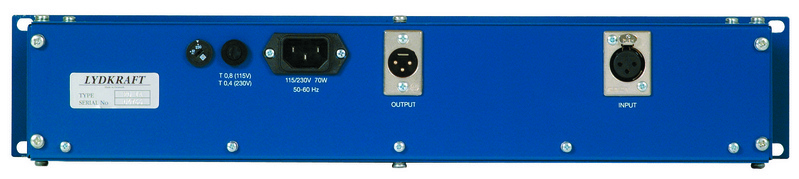

Входной и выходной каналы являются балансными и полностью симметричными. Трансформаторы на вход и на выход оснащены статическим экраном между первичной и вторичной электропроводкой.

Технические характеристики Tube Tech EM 1A:

• Двухтактный ламповый усилитель
• 4 режима НЧ-усиления: 20, 30, 60 и 100 Гц (0 – -14 дБ)
• 4 режима ВЧ-ослабления: 20, 30, 60 и 100 Гц (0 – +19 дБ)
• 10 высокочастотных режимов усиления с варьируемым частотным диапазоном: 1, 1.5, 2, 3, 4, 5, 8, 10, 12 и 16 кГц (0 – +18 дБ как при узком, так и при широком диапазоне)
• 3 высокочастотных режима ослабления: 5, 10 и 20 кГц (0 – -18 дБ)
• Амплитудно-частотная характеристика @ -3 дБ: 5–40 000 Гц
• Малый уровень шума: менее -85 дБ @ 0 дБ усиления
• Отсутствие вносимых потерь
• Переключатель вход\выход без щелчка.
