Сумматор SPL Mixdream

Аналоговый сумматор высочайшего качества с шестнадцатью инсертами балансного типа, предусматривает интеграцию аналоговой аппаратуры в цифровую среду. Существенно расширяет функциональные возможности различных цифровых рабочих станций, а также микшерных консолей цифрового типа. Предоставляет возможность суммирования до шестнадцати аудиоканалов, а при соответствующей необходимости - расширения несколько MixDream могут быть успешно скоммутированы друг между другом. Следует также заметить, что низкий уровень шума, составляющий -97дБu, и высокий динамический диапазон, составляющий 125 дБ, полностью обеспечивает уровень качества, который соответствует самым лучшим консолям аналогового типа.

Основные технические характеристики

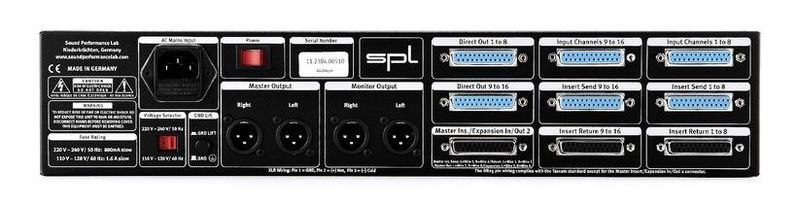

Входы:

• 2 разъёма DB 25, входы каналов балансного типа 1-8 и 9-16;
• 2 разъёма DB 25, посылы инсертов каналов балансного типа 1-8 и 9-16;
• 2 разъёма DB 25, возвраты инсертов каналов балансного типа 1-8 и 9-16

Выходы:

• 2 разъёма DB 25, выходы типа Direct балансные;
• разъём DB 25, балансный Master Insert (то есть посыл / возврат инсерта мастера) или Expantion (то есть расширение на 2 и больше MixDream ) или Out2 (то есть стереовыход);
• 2 разъёма XLR, выходы на мониторы балансного типа;
• 2 разъёма XLR, мастер-выходы балансного типа;

Другие характеристики:

• диапазон частот: менее 1Гц-220кГц (и +/- 3дБ);
• коэффициент искажений нелинейного типа плюс шум (то есть THD+N): -104дБ (от 20Гц до 22 кГц, вход +10дБu, все каналы активного типа);
• шумовой уровень: -97дБu, (от 20Гц до 22кГц, A-взвешенного типа, все каналы активные);
• предельно возможный входной уровень: +28дБu (на 1кГц);
• предельно возможный выходной уровень: +28дБu (на 1кГц или К.Н.И. плюс шум -95дБu);
• диапазон динамического характера: 125дБ (от 20Гц до 22кГц, A-взвешенного типа, все каналы активные);
• характеристики взаимопроникновения каналов L-R: 97дБ на 1кГц;
• ослабление сигнала синфазного характера (CMRR): менее 70дБ (на 1кГц, уровень на входе +10дБu);
• сопротивление на входе: 10кОм (для входов типа 1-16, Expansion и возврат инсерта);
• сопротивление на выходе: 82Ом (для Master/Monitor Out без трансформаторов и посыл инсерта);
• сопротивление на выходе: 65Ом (для Master/Monitor Out вместе с трансформатором);
• мощность потребления: 75Вт;
• габаритные размеры: 482 х 88 х 237 мм;
• вес устройства: 6,6 кг.
