Модульный синтезатор Xaoc Devices Erfurt

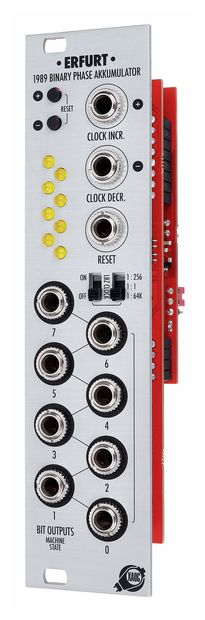

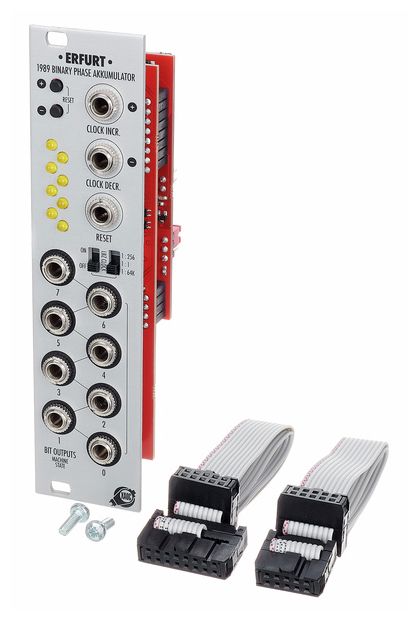

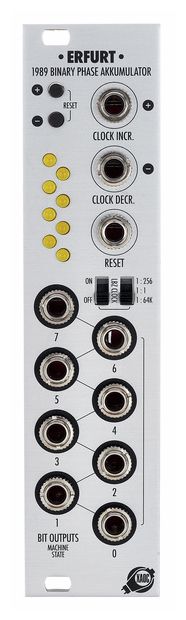

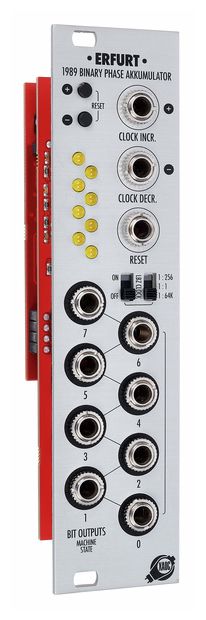

Xaoc Devices Erfurt — цифровой модуль тактового генератора с восемью выходами, делителя звуковой частоты, двунаправленного двоичного счетчика или компонента 8-битной системы Leibniz Binary Subsystem. В качестве памяти используется 8-битный регистр. Состояние выводится на передней панели через восемь бинарных выходов (гейт 5 В) и отражается восемью светодиодами состояния. Один тактовый вход увеличивает состояние при каждом импульсе, один уменьшает и один сбрасывает состояние на ноль. Состояние также можно изменить вручную с помощью двух кнопок.

Выход счетчика можно использовать в качестве источника фазы, управляющего цифровой волновой таблицей. При подключении к другим модулям системы Leibniz может сканировать формы волны в Jena, создавать ступенчатые напряжения для интересных глиссандо с Drezno и другими VCO, генерировать гейт-паттерны, оживляющие спектр гармонических банков в Odessa, а также создавать псевдохаотические последовательности при возврате в Lipsk.

При автономной работе Erfurt может действовать как тактовый генератор с восемью выходами или как делитель звуковой частоты. Модуль основан на логике CMOS без процессора и может работать на очень высоких частотах без искажений или частотных помех. Также имеет собственный внутренний источник синхронизации высоких частот, который можно использовать с источниками данных без синхронизации.

Особенности Erfurt:

• Компонент Leibniz Binary Subsystem;
• Накопитель фазы;
• Программируемый цифровой осциллятор;
• Двунаправленный двоичный счетчик;
• Делитель тактового сигнала и звуковой частоты;
• Защита от обратного питания.
