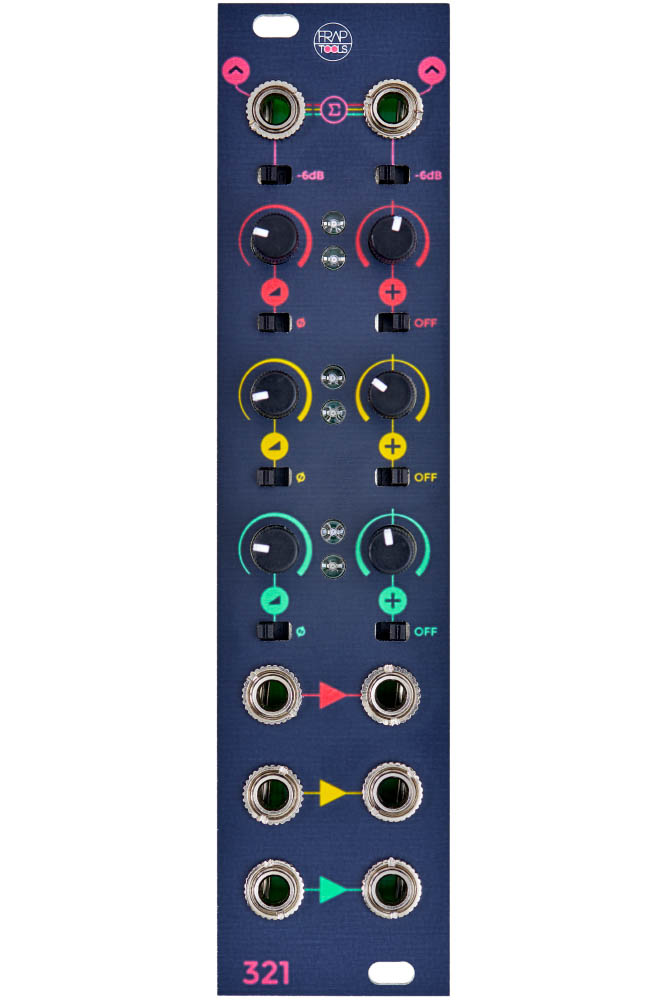

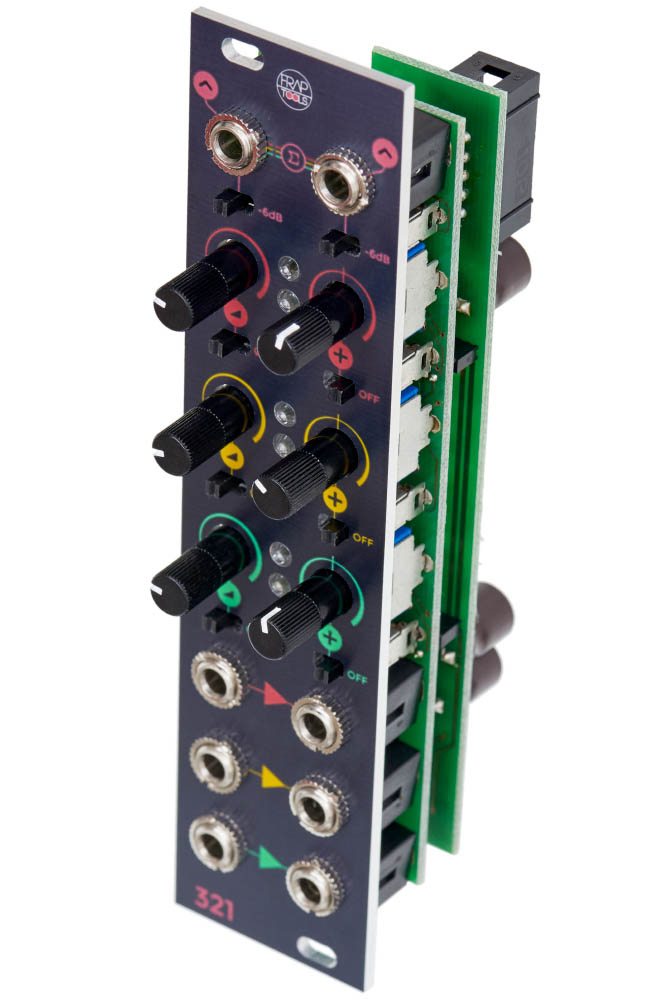

Модульный синтезатор Frap Tools 321

Frap Tools 321 — вспомогательный модуль для комбинирования и изменения используемых сигналов. Состоит из трех идентичных секций, каждая дает возможность масштабирования сигнала от 0 до 2 раз (+6 дБ) с переключателем инверсии фазы и смещения постоянного тока для сдвига аудио- или CV-сигнала. Модуль работает с постоянным током, что позволяет обрабатывать управляющие напряжения и аудиосигналы. Если ко входу секции не подключены никакие сигналы, то смещение может действовать как источник CV. Все три секции суммируются в два отдельных каскада, правый разъем выводит сумму всех трех секций, а левый — сумму несоединенных секций. Два аттенюатора на -6 дБ на каждой секции суммирования, позволяют уменьшить входящие сигналы на 50%.

Особенности 321:

• Три независимые схемы с возможностью масштабирования, инверсии и сдвига аудио- или CV-сигнала;
• Усилитель со связью по постоянному току может ослаблять или усиливать аудио и CV, добавить до 6 дБ или удвоить уровень сигнала;
• Переключатель инверсии фазы источника звука и аттенювертор полярности управляющего напряжения;
• Секция смещения позволяет добавить или вычесть смещение постоянного тока к входящему сигналу;
• Регулятор смещения может работать как источник CV, когда ничего не подключено;
• Два способа суммирования: все три раздела, включая смещения, или только разделы, которые не используют локальные выходные данные;
• Оба выхода суммы Аттенюаторы -6 дБ для каждого выхода суммы для уменьшения выходной амплитуды на 50%.
