Модульный синтезатор Doepfer A-156

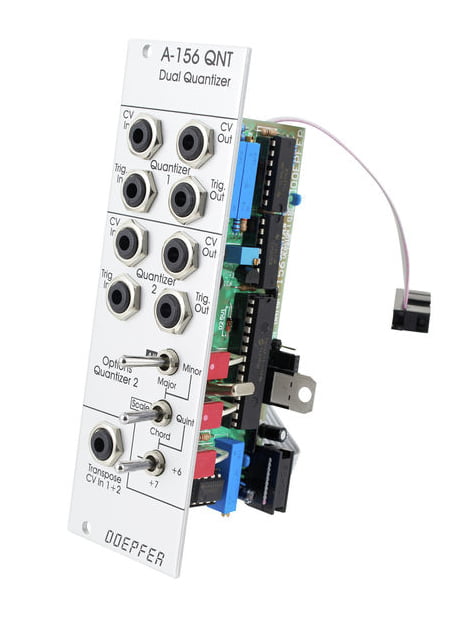

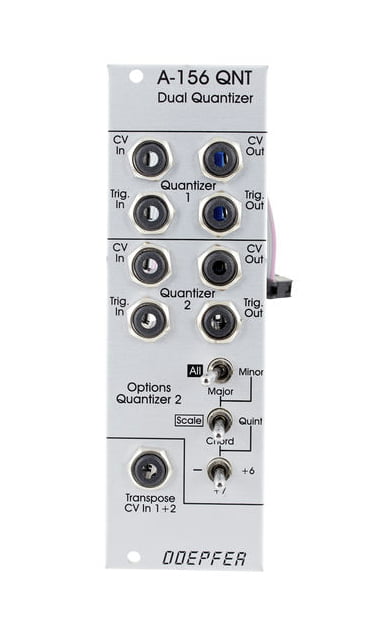

Doepfer A-156 — модуль двойного квантизатора. Преобразует управляющее напряжение в диапазоне от 0 до +10 В в переменный ток в том же диапазоне. Квантизатор 2 позволяет использовать более сложные режимы квантования: мажорная гамма, минорная гамма, мажорный аккорд, минорный аккорд, тоника + квинта, с добавлением септаккорда или секстаккорда при выборе аккордов. Значения напряжения на входе преобразуются только в дискретные напряжения на выходе, соответствующие критерию выбора допустимой сетки напряжения, например, минорный аккорд с септаккордом.

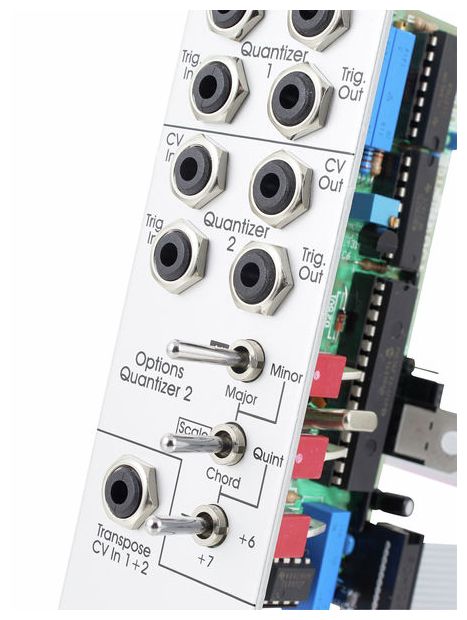

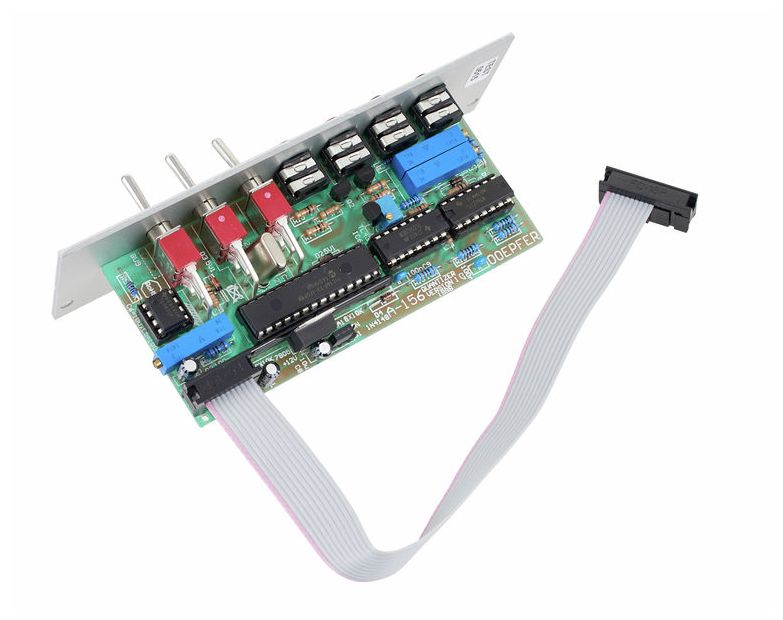

Установка режима второго квантизатора осуществляется с помощью трех переключателей (типа 1-0-1 со средним положением). По умолчанию первый квантизатор работает в полутоновом режиме. Перемычка J1 на плате позволяет установить, использование квантайзером 1 той же шкалы, что и квантайзер 2. Каждый квантайзер имеет вход CV In, выход CV Out, триггерный вход Trig In) и триггерный выход Trig. Out. Если на входе триггера нет сигнала, квантование выполняется непрерывно. При подаче сигнала прямоугольной формы (например, LFO), квантование выполняется только по переднему фронту триггерного сигнала. Процесс квантования может быть синхронизирован с другими процессами. На выходе триггера импульс появляется всегда, когда происходит квантование. Модуль имеет общий вход транспонирования, который может быть добавлен к обоим квантайзерам и квантуется в полутоновой сетке.

Особенности A-156:

• Двойной модуль квантования для модульных синтезаторов Eurorack;
• Преобразует постоянное управляющее напряжение в диапазоне 0 - +10 В в ступенчатое выходное напряжение;
• Quantizer 2 имеет расширенные возможности квантования, включая мажорные / минорные гаммы, мажорные / минорные аккорды;
• Расширяет возможности аналоговых секвенсоров, ленточных контроллеров, терменвоксов и других источников сигнала;
• Возможность создания эффектов арпеджио с LFO, рандомайзерами, генераторами шума или огибающей в качестве источников CV;
• Ввод транспонирования квантуется с шагом в полутон и оказывает аддитивное влияние на оба квантизатора.
