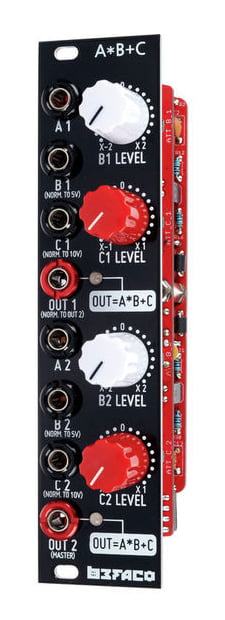

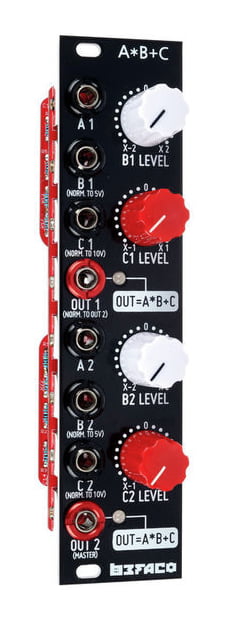

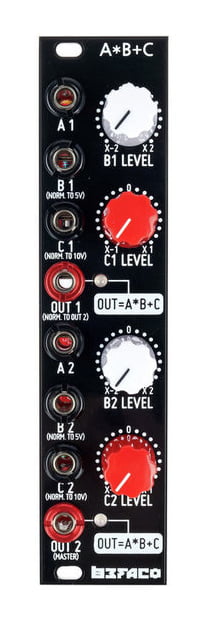

Модульный синтезатор Befaco A*B+C

Befaco A*B+C — модуль двойного четырехквадрантного множителя со смещением VC. Может действовать как двойной кольцевой модулятор, двойной VCA или четырехканальный микшер. Каждая секция выполняет аналоговое умножение двух сигналов (A и B) и добавляет смещение (C). Входы B направляются на аттенювертор, который умножает сигнал от -2 до 2, входы смещения (C) проходят через аттенюатор с единичным усилением (умножает сигнал между -1 и 1).

Входы B и C нормализованы на 5 В и 10 В соответственно, поэтому входы A могут обрабатываться только с помощью потенциометров. Выход первого блока нормализован ко второму, поэтому второй выход может действовать как мастер для получения (A1 * B1 + C1) + (A2 * B2 + C2). Если светодиоды светятся красным, то выход положительный, если зеленым - отрицательный.

Особенности A*B+C:

• Двухканальный биполярный VCA;
• Регулируемое смещение VC для каждого канала;
• Возможности AM и кольцевой модуляции;
• Нормализация выхода позволяет работать как четырехканальный микшер.
