Модульный синтезатор Xaoc Devices Katowice

Xaoc Devices Katowice — это модуль трехполосного стереофонического кроссовера с управлением по CV, индивидуальными выходами для каждой полосы и основным суммирующим выходом. Katowice можно использовать в качестве кроссовера, параметрического эквалайзера, подавляющего фильтра с возможностью многополосного сжатия и улучшения стерео.

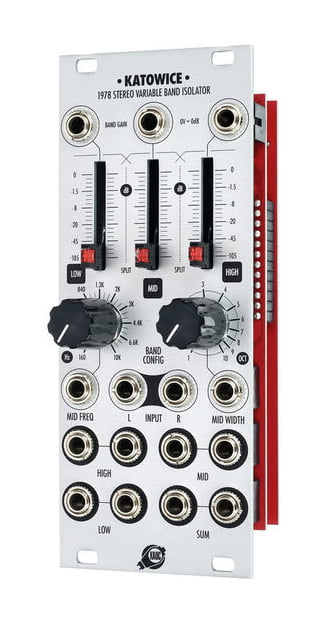

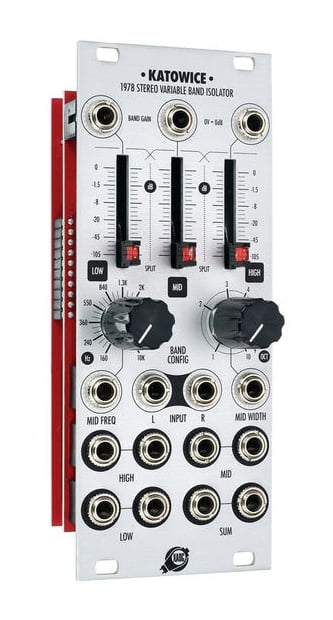

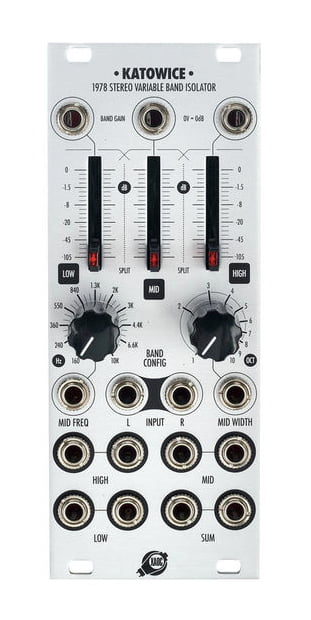

Входной стереосигнал делится на три полосы: низкие, средние и высокие частоты. Два потенциометра и соответствующие входы CV определяют центральную частоту и полосу пропускания средних частот, а нижняя и верхняя полосы автоматически устанавливаются так, что сумма всех трех полос дает полный диапазон сигнала. Каждый из трех нерезонансных фильтров имеет крутизну 24 дБ / окт. Три фейдера и входы CV над ними, используются для регулировки громкости трех отдельных полос.

Общие пределы разделения частот находятся в диапазоне от 30 Гц до 20 кГц, а средняя полоса может занимать полосу пропускания в десять октав. Каждая из трех полос и суммирующий выход подаются в стерео. Триммер на задней панели позволяет изменять диапазон усиления до +/- 20 дБ. Katowice вносит сдвиг фазы в сигнал с  задержкой от 0 до 3,5-4 мс и зависит от частоты. Этот эффект можно творчески использовать для расширения стереопанорамы.

Особенности Katowice:

• Регулируемый стерео изолятор;
• Разделение входящего сигнала на три полосы;
• Регулируемый средний диапазон от 160 Гц до 10 кГц;
• CV управление средней частотой и шириной полосы;
• VCA на полосу;
• Затухание, управляемое напряжением в каждой полосе;
• Стерео выходы для нижней, средней, верхней полос и суммированного сигнала;
• Крутизна фильтров 24 дБ / окт.
