Модульный синтезатор Erica Synths Black CV Tools

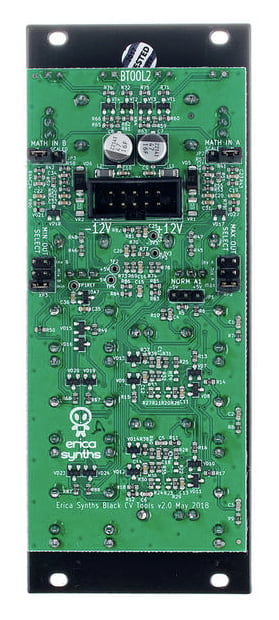

Erica Synths Black CV Tools — полностью аналоговый модуль CV и аудиопроцессора. предназначен для сложных манипуляций с сигналами — микшированием, масштабированием, смещением, формированием волны и других. Модуль имеет несколько конфигураций, переключаемых с помощью перемычек на задней панели.

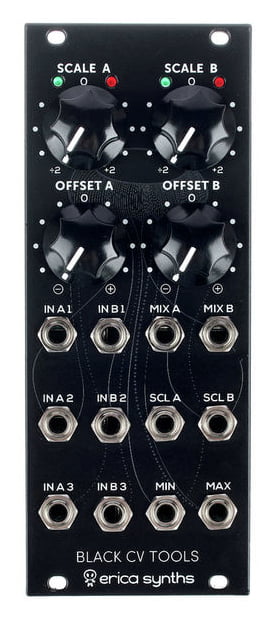

Ручки Scale A и Scale B регулируют уровни ослабления / усиления / инвертирования для каждого выхода микшера. Параметры Offset отвечают за смещение в диапазоне +/- 10 В. Если ко входу In 1 ничего не подключено, то на выходе Mix появляется опорное напряжение +5 В. Выходы Min и Max определяют максимальные и минимальные кривые сигналов Mix A и Mix B. При подаче нескольких CV-сигналов ко входам, кривые Max и Min будут казаться случайными CV, отражающими взаимодействие между Mix A и Mix B. При подаче аудиосигнала, результатом на выходах Min и Max будет экстремальная форма волны.

Особенности Black CV Tools:

• Два трехканальных аудио и CV-микшера с единичным усилением;
• Два аттенюатора / усилителя с биполярным смещением;
• Экстрактор минимальных и максимальных функций;
• Опорное напряжение + 5В (если вход 1 не пропатчен);
• Светодиодные биполярные индикаторы уровня.
