Модульный синтезатор Doepfer A-160-2 Clock Divider II

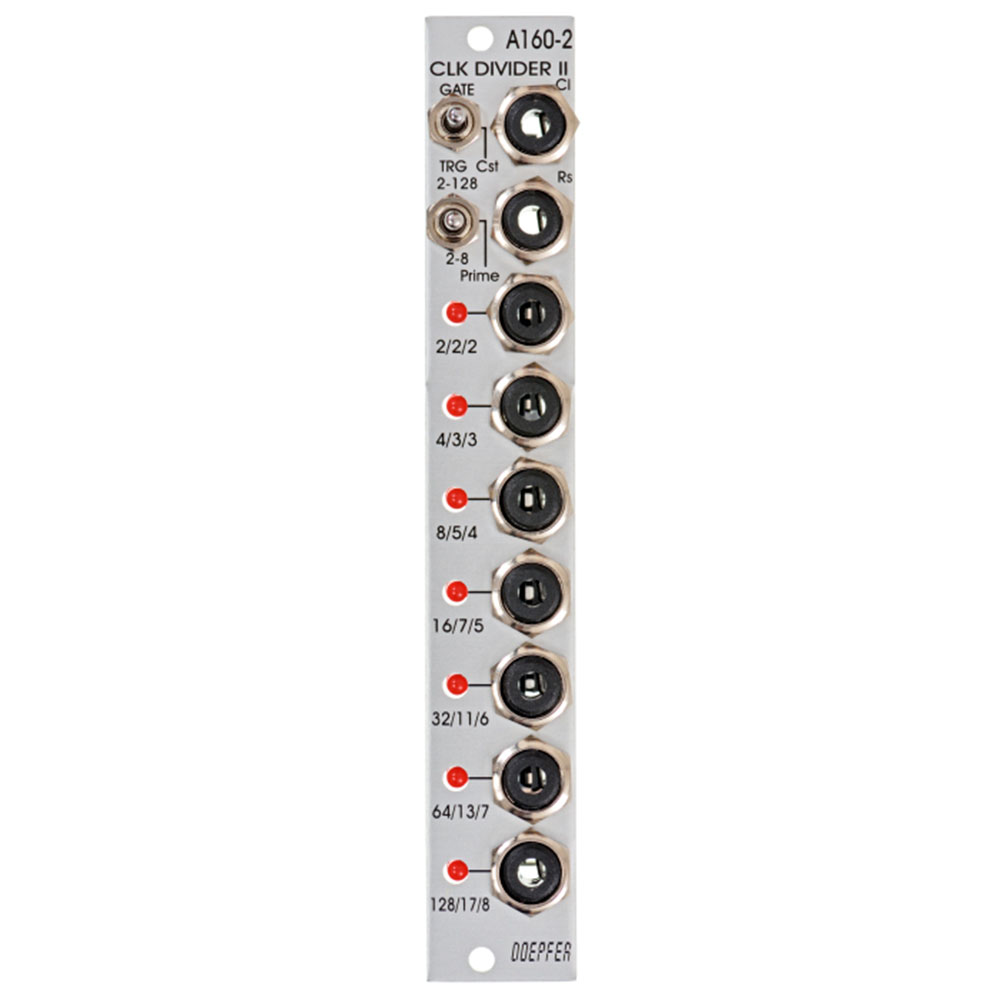

Doepfer A-160-2 Clock Divider II — модуль делителя для сигналов синхронизации/триггера/гейта, предназначенный для использования в качестве источника более низких частот, особенно в ритмических партиях. Усовершенствованная версия модуля делителя А-160. Три набора коэффициентов деления: степень двойки (2, 4, 8, 16, 32, 64, 128), простые числа (2, 3, 5, 7, 11, 13, 17), целые числа (2, 3, 4, 5, 6, 7, 8). Переключатель на передней панели позволяет выбирать между режимами вывода Gate и Trigger.

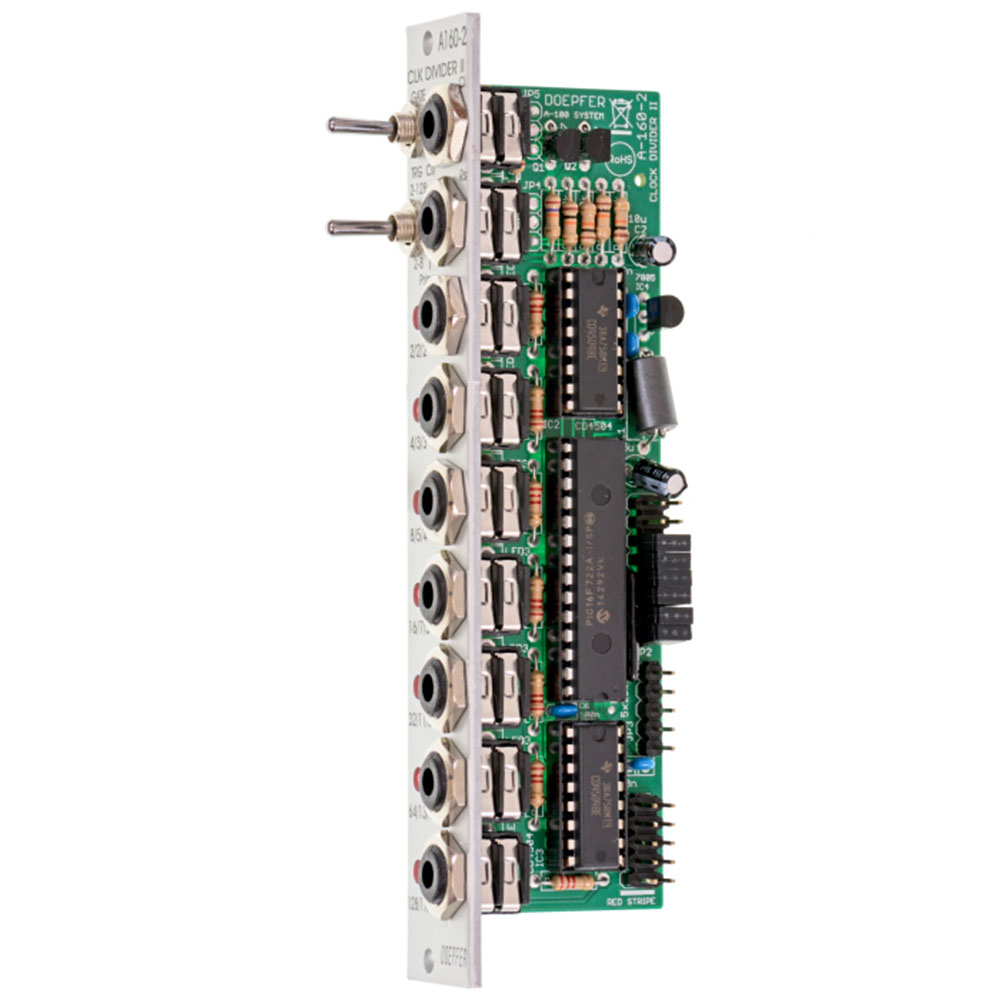

Вход Clock способен принимать любой цифровой сигнал: от LFO, MIDI-синхронизацию или гейт с интерфейса MIDI-CV. Выходы имеют три набора из семи различных разделенных тактовых сигналов, от половины тактовой частоты до 1/128. Диапазон выходных сигналов составляют от 0 В до +10 В. При подаче сигнала на вход Reset все выходы устанавливаются на определенные уровни, которые зависят от выбранного режима. Перемычки на плате позволяют устанавливать возрастающий или нисходящий фронт тактового сигнала, поведение при сбросе и полярность исходящего сигнала.

Особенности A-160-2 Clock Divider II:

• Трехпозиционный переключатель для выбора из трех коэффициентов деления;
• Переключаемые режимы Gate и Trigger;
• Вход Clock способен принимать любой цифровой сигнал, например MIDI Sync, гейт от интерфейса MIDI-CV или LFO;
• Тип фронта синхронизации выбирается с помощью внутренней перемычки;
• Вход Reset устанавливает все выходы на заданные уровни в зависимости от выбранного режима;
• Поведение при сбросе настраивается с помощью внутренних перемычек;
• Полярность выхода устанавливается внутренней перемычкой.
