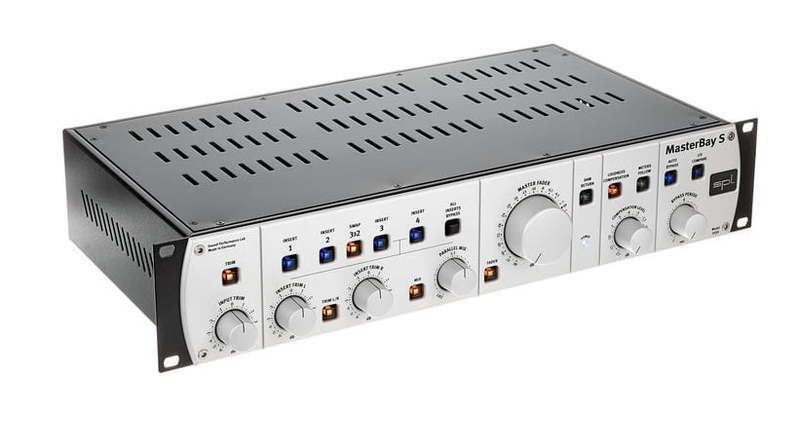

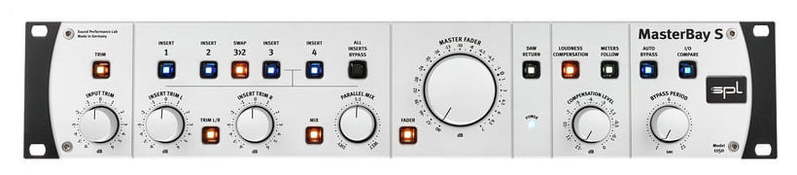

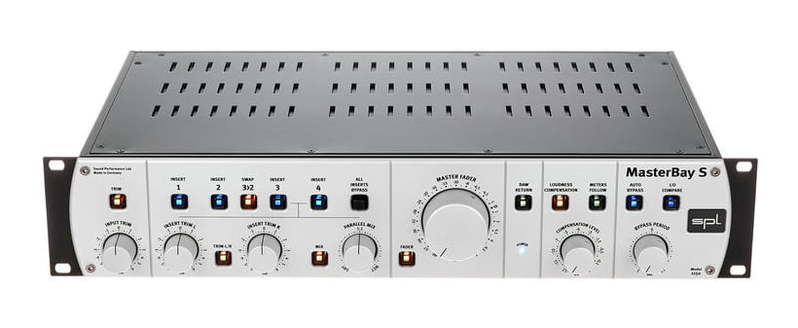

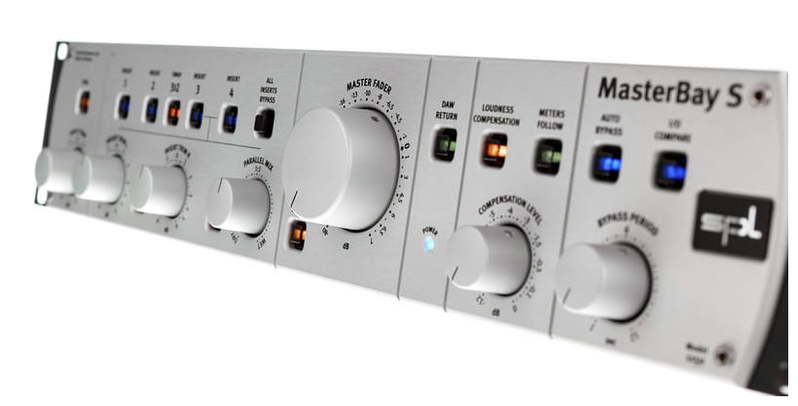

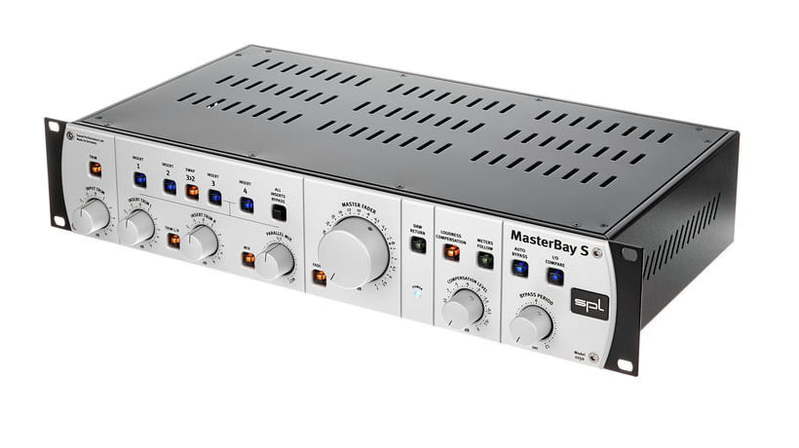

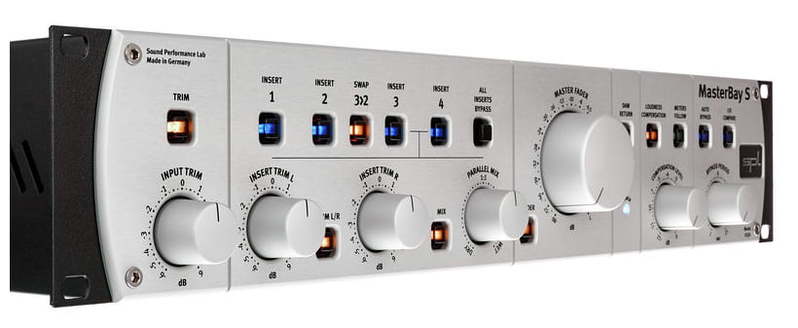

Патчбэй SPL MasterBay S

Ключевые особенности модели:

• 4 инсерта переключаемого типа;
• функция типа Parallel Mix;
• A/B сравнение в автоматическом режиме со свободно избираемыми временными промежутками;
• компенсация громкости;
• отдельные потенциометры, предназначенные для уровней как входных, так и выходных каналов;
• большой уровневый регулятор, предназначенный для динамичного фейдинга;
• всегда снижает преобразование сигнала до предельного минимума;
• все звуковые сигналы контролируются надежнейшими переключателями релейного типа и потенциометрами.

Основные технические характеристики

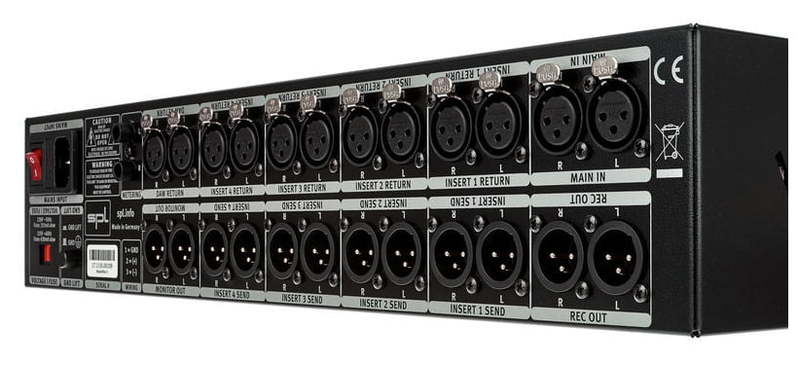

Входы и выходы модели:

• усилитель дифференциального типа, бестрансформаторный и электроннобалансный;

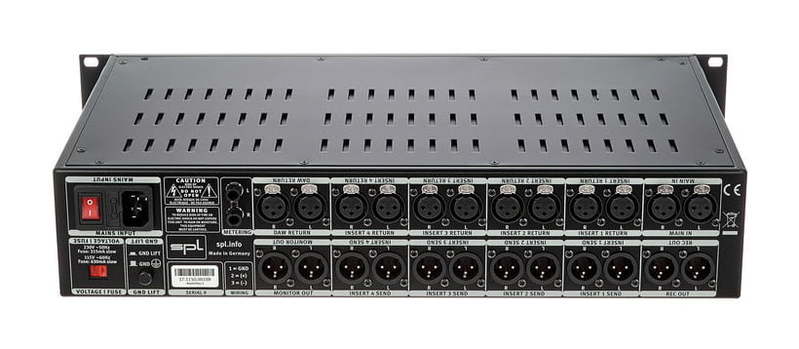

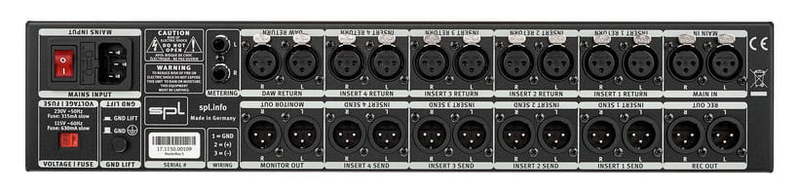

• разъёмы входного типа: главный вход представлен как 2хXLR, возврат инсертов 1-4, как 4х2XLR, возврат с DAW, как 2хXLR;
• разъёмы выходного типа: выход типа REC: 2хXLR, посыл инсертов 1-4: 4х2XLR, мониторный выход: 2хXLR, выходы типа Metering: 2х1/4" «джек» (то есть L+R);
• уровень (номинальный) входного сигнала составляет + 4дБu

Сопротивление на входе

• Главный вход: 20кОм небалансного типа, 40кОм балансного типа;
• возврат 1-го инсерта: 20кОм небалансного типа, 40кОм балансного типа. Данные при не активных инсертах 2,3. Если 2,3 активны, то сопротивление на входе будет зависеть от приборов, которые подключены к инсертам 2/3;
• возврат 1-го инсерта: 20кОм небалансного типа, 40кОм балансного типа. Данные при не активном инсерте 3. В том случае если 3 активен, сопротивление на входе будет зависеть от прибора, который подключен к инсерту 3;
• возврат 3-го инсерта: 20кОм небалансного типа, 40кОм балансного типа;
• возврат 4-го инсерта: 20кОм небалансного типа, 40кОм балансного типа;
• возврат с DAW: 20кОм небалансного типа, 40кОм балансного типа.

Сопротивление на выходе:

• выход типа REC: 75Ом небалансного типа, 150Ом балансного типа;
• посыл 1-го инсерта: 75Ом небалансного типа, 150Ом балансного типа;
• посыл 2-го инсерта: 75Ом небалансного типа, 150Ом балансного типа. Данные при не активном инсерте 1. В том случае, если 1 активен, то сопротивление на входе будет зависеть от прибора, который подключен к инсерту 1;
• посыл 3-го инсерта: 75Ом небалансного типа, 150Ом балансного типа. Данные при не активных инсертах 1,2. Если же 1,2 активны, то сопротивление на входе будет зависеть от приборов, которые подключены к инсертам 1,2;
• посыл 4-го инсерта: 75Ом небалансного типа, 150Ом балансного типа. Данные при активном инсерте4 либо, если все имеющиеся инсерты неактивны;
• мониторный выход: 75Ом небалансного типа, 150Ом балансного типа;
• выход типа Metering: 10 Ом небалансный, 20 Ом балансный

Диапазоны по контролю громкости:

• вход: -6 дБ - + 6 дБ;
• инсерты: -6 дБ - + 6 дБ;
• мастер-фейдер: -80 дБ - + 7 дБ;
• уровень компенсаций: -12 дБ - 0 дБ.

Суммарные технические характеристики:

• предельно возможный входной уровень: 23,0дБu;
• предельно возможный выходной уровень: 23,0дБu;
• диапазон частот: от 10Гц до 100 Гц, при -3 дБ: менее 10Гц до 200кГц;
• ослабление сигнала синфазного типа (CMR): главный вход менее 70дБ, возврат DAW более 70дБ, (при условии 1кГц и 0дБ входного уровня);
• коэффициент искажений нелинейного типа плюс шум: выход типа REC 0,0015%, мониторный выход составляет 0,0015%, (при 1кГц и входном уровне +4дБu);
• отношение сигнала и шума (А-взвешенного типа): выход типа REC менее -99,0дБ, мониторный выход менее -98,0дБ;
• характеристики взаимопроникновения каналов типа L/R (при 1кГц): менее 98, 0дБ;
• диапазон динамического характера (невзвешенного типа): - выход типа REC 118,5дБ, мониторный выход: 116,0дБ.

Характеристики питания:

• трансформатор тороидального типа, блок питания, предназначенный для светодиодов и для реле: 12В/6,3ВА, источник питания для аудио: 2x18 В/16ВА;
• характеристики предохранителей: 230В-50Гц при 1А; 115В-60Гц при 2А;
• переключатель напряжений: 115В / 230В;
• мощность потребления: 24Вт.

Габариты и масса

• габаритные размеры: 482x88x237 (265мм включая разъемы с потенциометрами);
• вес устройства: 5,5 кг.
