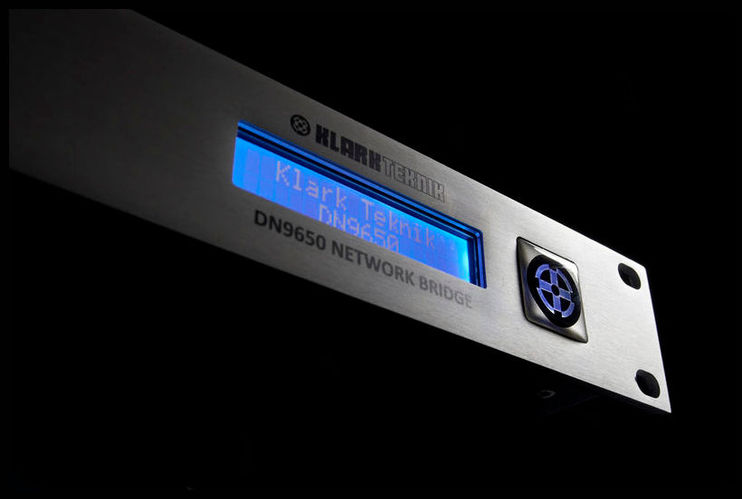

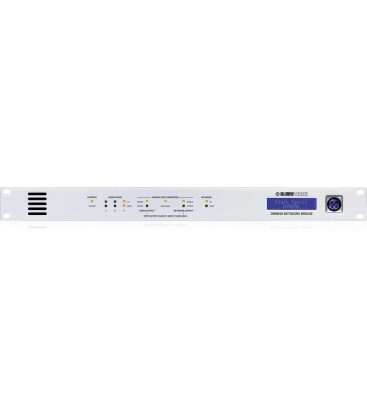

Цифровой мультикор Klark Teknik DN 9650

Klark Teknik DN 9650 – это цифровой конвертер аудио-потоков, который позволяет соединять любые цифровые микшерные пульты Midas, цифровые устройства ввода-вывода Midas, HD-рекордеры Klark Teknik и прочие устройства, работающие через интерфейс AES50, с многоканальными цифровыми аудио-потоками других стандартов. Конвертер DN9650 имеет три порта AES50 с поддержкой 24 двунаправленных каналов.

В настоящее время поддерживаются следующие протоколы:

• Audinate Dante
• Aviom A-Net
• Cirrus Logic CobraNet
• Digigram EtherSound
• MADI (AES10)

В настоящее время реализована поддержка сетевых модулей производства:

• Cirrus Logic Inc.
• Lab X Technologies LLC
• Audinate Pty Ltd.

Система синхронизации DN9650 разделена на две зоны – зону AES50 и зону аудио сети стороннего производителя, соединенные асинхронным преобразователем частоты дискретизации (ASRC).

Для каждой зоны можно назначить источник синхронизации:

• Внешняя синхронизация
• Внешняя синхронизация по входу Word Clock
• Встроенный генератор синхроимпульсов DN9652
• Генератор синхроимпульсов сетевого модуля
• Генератор синхроимпульсов другого сетевого модуля
• Вход Video Black Burst

Помимо этого, 144 канала для преобразования с высокой частотой сэмплирования поддерживают внешнюю синхронизацию по каналам «black burst», «word clock» и «AES3».

Настройка конвертера не требует больших усилий, все что нужно – это простой интернет-браузер и Ethernet-интерфейс с автоматической настройкой для подключения к конвертеру. При этом инженеры Klark Teknik гарантируют высокое качество звука.

Отличительные особенности:

• Фиксированная настройка входов и выходов AES50;
• Настройка входного сигнала зависит от выбранной интерфейсной карты (Madi, Dante, Aviom, ether Sound, Cobra Net);
• Установлен двунаправленный асинхронный преобразователь частоты дискретизации (ASRC) для каждого канала с функцией обхода «Bypass»;
• Двухсторонняя, назначаемая пользователем функция Stop Output Clock, в случае сбоя Input Clock, позволяет пропустить поток через ASRC для ручной или автоматической корректировки ошибок передачи;
• Может выполнять понижение разрядности цифрового сигнала и дизеринг;
• Обеспечивает гибкие возможности синхронизации с интерфейсами других производителей;
• Есть возможность управления через любой веб-браузер (встроенный веб-сервер на базе Linux);
• Установлен порт Ethernet для подключения удаленного компьютера (конфигурирование и обновление ПО);
• Присутствует светодиодная индикация и ЖК-дисплей.
